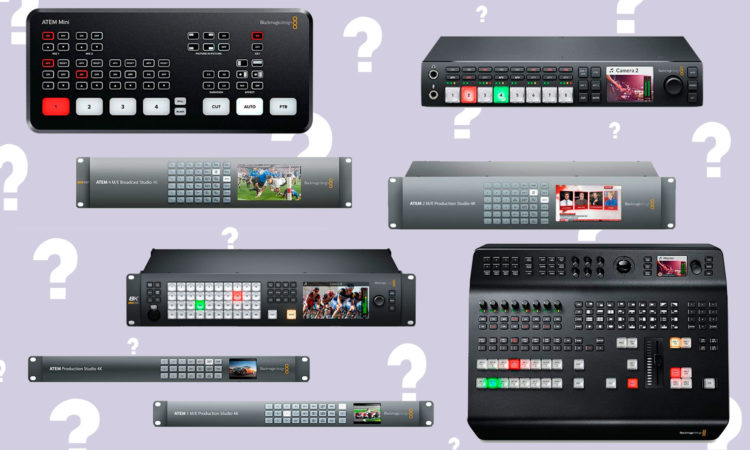

Blackmagic Design ATEM 导播台各型号比较

你需要知道的

如果您从事现场制作并设置多台摄像机，您就会了解切换台每天遇到的困难；从来没有足够的输入、输出和错误的馈送……但帮助就在眼前，Blackmagic Design ATEM 系列是目前最大的，因此您应该找到满足您需求的调音台。

在直接购买 ATEM 之前，请先考虑以下几点：

• 您想使用什么分辨率和帧速率？
• 您需要多少物理输入和输出？
• 如果您需要混合效果 (M/E) 总线，如果需要，需要多少条？
• 您要使用多少个键控器？
• 标准色键还是高级色键？
• 您需要多少媒体播放器和剪辑和静态存储？
• 你想要多少物理控制？

现在您已经花时间考虑了这些要点，您现在可以更好地做出正确的决定，选择最适合您的 ATEM。

仍然不是 100% 确定……这是对每个要求的深入总结。

分辨率和帧率

以下所有内容均以HD格式工作并支持高达 1080p 的 60fps：

• ATEM Mini
• ATEM Mini Pro
• ATEM Television Studio HD
• ATEM Television Studio Pro HD

如果您希望在UHD 4K下工作，以下所有内容都支持高达 2160p 的 25/30fps：

• ATEM Television Studio Pro 4K
• ATEM Production Studio 4K
• ATEM 1 M/E Production Studio 4K
• ATEM 2 M/E Production Studio 4K

如果您需要 50/60fps 的 2160p 和 12G SDI* 连接，您需要选择以下选项之一：

• ATEM Television Studio Pro 4K
• ATEM 4 M/E Broadcast Studio 4K
• ATEM Constellation 8K – 这不仅支持 60fps 的 UHD 4K，还支持高达 60fps 的 4320P。

*12G SDI：SDI 布线的当前最高规格，用于将视频源连接到 ATEM，以及从 ATEM 输出到目的地。3G最高支持1080p60传输，6G最高2160p30，12G 2160p60。

ATEM 是一个非常强大的现场制作工具，它是现场生态系统的核心和大脑。因此，为了帮助您选择合适的模型，我们根据我们在上一篇文章中强调的关键点——为工作选择合适的 Blackmagic Design ATEM ，汇总了一份快速比较指南。

多达 10 个输入：

（滚动查看完整列表）

	ATEM Mini	ATEM Mini Pro	ATEM Television Studio HD	ATEM Television Studio Pro HD	ATEM Television Studio Pro 4K	ATEM Production Studio 4K
最大分辨率/帧率	1080p60	1080p60	1080p60	1080p60	2160p60	2160p30
总投入	4	4	8	8	8	8
SDI输入	0	0	4	4	8	4
HDMI 输入	4	4	4	4	–	4
所有输入上的向上/向下/交叉	仅向上/交叉	仅向上/交叉	–	–	是的	–
总产出	2	2	8	8	12	6
SDI输出	0	0	4	4	8	–
多视图 SDI 输出	–	0	1	1	1	1
多视图 HDMI 输出	–	1*	1	1	1	1
编程 SDI 输出	–	0	1	1	1	2
节目 HDMI 输出	1	1*	–	–	–	1
预览	–	1*	一种*	一种*	一种*	一种*
辅助输出	0	1*	1	1	1	1
音频输入	2×3.5mm 插孔	2×3.5mm 插孔	4x 嵌入式 SDI 音频 4x 嵌入式 HDMI 音频 2x XLR	8x 嵌入式 SDI 音频 2x XLR	8x 嵌入式 SDI 音频 2x XLR	4x 嵌入式 SDI 音频 4x 嵌入式 HDMI 音频 2x XLR
音频输出	–	–	嵌入式 SDI 音频 1/4″ 耳机	嵌入式 SDI 音频 1/4″ 耳机	嵌入式 SDI 音频 1/4″ 耳机	嵌入式 SDI 音频 L/R RCA 2x XLR
内置流编码器	不	是的	不	不	不	不
上游键控器	1	1	1	1	1	1
色度键控器	高级色度键	高级色度键	色度键	色度键	高级色度键	色度键
下游键控器	1	1	2	2	2	2
媒体播放器	1	1	2	2	2	2
剪辑商店	–	–	–	–	2	–
静止存储	20	20	20	20	20	20
内存类型	非易失性	非易失性	非易失性	非易失性	非易失性	易挥发的
视频标准	720p50, 720p59.94, 720p60 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59,0106.98i,0106.98i,06.89	720p50, 720p59.94, 720p60 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59,0106.98i,0106.98i,06.89	720p50, 720p59.94 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p50, 1080p59.94, 1080i50, 10980i5	720p50、720p59.94、1080p23.98、1080p24、1080p25、1080p29.97、1080p50、1080p59.94、1080i50、1094i5	高清视频标准720p50，720p59.94 1080p23.98，1080P24，1080p25，1080p29.97，1080p50，1080p59.94 1080i50，1080i59.94 超高清视频标准2160p23.98，2160p24，2160p25，2160p29.97，2160p50，2160p59。 94	高清视频标准 720p50, 720p59.94 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p50, 1080p59.94 1080i50, HD 1092610, 260p, 260p, 10926100, 10961 2061 2061 2061 206 1061超高清视频标准

10+ 输入：

（滚动查看完整列表）

	ATEM 1 M / E Production Studio 4K	ATEM 2 M / E Production Studio 4K	ATEM 4 M / E Broadcast Studio 4K	ATEM Constellation 8K（超高清4K模式）	ATEM Constellation 8K（8K模式）
最大分辨率/帧率	2160p30	2160p30	2160p60	2160p60	4320p60
总投入	10+1	20+1	20	40	10
SDI输入	10	20	20	40	10
HDMI 输入	1	1	0	–	–
所有输入上的向上/向下/交叉	–	–	–	是的	是的
总产出	10	16	13	28	7
SDI输出	–	–	–	–	–
多视图 SDI 输出	1	2	2	4	1
多视图 HDMI 输出	1	2	–	–	–
编程 SDI 输出	3	4	4	–	–
节目 HDMI 输出	1	1	–	–	–
预览	1	1	1	–	–
辅助输出	3	6	6	24	6
音频输入	10x 嵌入式 SDI 音频 1x 嵌入式 HDMI 音频 2x XLR	20x 嵌入式 SDI 音频 1x 嵌入式 HDMI 音频 2x XLR L/R RCA	20x 嵌入式 SDI 音频 2x XLR L/R RCA	40x 嵌入式 SDI 音频 1x BNC MADI	10x 嵌入式 SDI 音频 1x BNC MADI
音频输出	嵌入式 SDI 音频 L/R RCA 2x XLR	嵌入式 SDI 音频 嵌入式 HDMI 音频 4x XLR	嵌入式 SDI 音频 4x XLR	嵌入式 SDI 音频 2x BNC MADI	嵌入式 SDI 音频 2x BNC MADI
上游键控器	4	4	16	16	4
色度键控器	色度键	色度键	高级色度键	高级色度键	高级色度键
下游键控器	2	2	2	4	2
媒体播放器	2	2	4	4	1
剪辑商店	2	2	2	4	2
剪辑长度	1600 帧 720 高清 720 帧 1080 高清 180 帧超高清	1600 帧 720 高清 720 帧 1080 高清 180 帧超高清	3200 帧 720 高清 1440 帧 1080 高清 360 帧超高清	3200 帧 720 高清 1600 帧 1080 高清 400 帧超高清	3200 帧 720 高清 1600 帧 1080 高清 400 帧 超高清 100 帧 8K
静止存储	32	32	64	64	64
内存类型	易挥发的	易挥发的	易挥发的	非易失性	非易失性
视频标准	高清视频标准 720p50，720p59.94 1080p23.98，1080P24，1080p25，1080p29.97，1080p50，1080p59.94 1080i50，1080i59.94 超高清视频标准 2160p23.98，2160p24，2160p25，2160p29.97	高清视频标准 720p50，720p59.94 1080p23.98，1080P24，1080p25，1080p29.97，1080p50，1080p59.94 1080i50，1080i59.94 超高清视频标准 2160p23.98，2160p24，2160p25，2160p29.97	高清视频标准 720p50，720p59.94，1080p23.98，1080P24，1080p25，1080p29.97，1080p50，1080p59.94 1080i50，1080i59.94 超高清视频标准 2160p23.98，2160p24，2160p25，2160p29.97，2160p50，2160p59 .94	高清视频标准 720p50，720p59.94 1080i50，1080i59.94 1080p23.98，1080P24，1080p25，1080p29.97，1080p50，1080p59.94 超高清视频标准 160p23.98，2160p24，2160p25，2160p29.97，2160p50，2160p59。 94	8K 视频标准 4320p23.98、4320p24、4320p25、4320p29.97、4320p50、4320p59.94

1* ATEM Mini Pro 可以通过 USB-C 连接输出节目源。它还具有单个 HDMI 端口，可以配置为输出；Multiviewer、程序、预览或相机 ISO。

ATEM 中的染色

ATEM 系列有两种不同的色度键控器，标准色度键控器和高级色度键控器。该标准将允许您选择色调和亮度级别来拉关键，而高级版本允许您使用颜色选择器工具，具有更精细的控件，最终使用速度更快。

预览输出

A* 可以利用 ATEM 的辅助输出作为预览输出。

易失性与非易失性内存

当使用易失性存储器的系统断电时，数据就会丢失。相比之下，非易失性系统无论断电如何都会保留其数据。
